Выход новой версии 4.84 программы СТАРТ-Проф и 1.84 программы СТАРТ-Экспресс

02.07.2020

Компания ООО«НТП Трубопровод» выпустила новые версии программ семейства СТАРТ-Проф: 4.84 СТАРТ-Проф и 1.84 СТАРТ-Экспресс. Новые возможности программ значительно повышают качество работы за счет добавления множества функций.

Добавлены:

  • Опция импорта из Autodesk Revit в СТАРТ-Проф (при наличии модуля Revit-СТАРТ)
  • СТАРТ-PDMS: поддержка AVEVA E3D 3.1, AVEVA MARINE 12.1SP4, 12.1SP5
  • Новые нормативные документы по расчету на прочность трубопроводов:
    • ГОСТ Р 55989-2014 Магистральные трубопроводы на давление свыше 10 МПа
    • ГОСТ Р 55990-2014 Промысловые трубопроводы
    • СП 284.1325800.2016 Промысловые трубопроводы
    • СП 33.13330.2012 Расчет стальных трубопроводов на прочность. Актуализированная редакция СНиП 2.04.12-86
    • ISO 14692-2017 Трубопроводы из стеклопластика [при наличии опции СТАРТ-Пластик]
    • EN 13941-2019 Тепловые сети (Евросоюз) [при наличии опции СТАРТ-Зарубежные стандарты]
    • ASME B31.12-2014 Трубопроводы для водорода (США) [при наличии опции СТАРТ-Зарубежные стандарты]
    • BS PD 8010-1:2015 Магистральные трубопроводы (Великобритания) [при наличии опции СТАРТ-Зарубежные стандарты]
    • BS PD 8010-2:2015 Подводные трубопроводы (Великобритания) [при наличии опции СТАРТ-Зарубежные стандарты]
    • CSA Z662 Магистральные трубопроводы (Канада) [при наличии опции СТАРТ-Зарубежные стандарты]
  • В базу данных по трубам и фитингам добавлено более 140 новых стандартов на трубы, тройники, отводы, переходы. В том числе ОСТ 108, ОСТ 34, СТО ЦКТИ 10, 321, 320, 318, 720, 313, 462, СТО, ТУ, ASME B16.9 и т.д.
  • База данных типоразмеров кожухов ППУ изоляции для тепло- и хладо- сетей ГОСТ 30732, LOGSTOR, POWERPIPE, +GF+ Urecon, HTN, China National Standard (CNS)
  • Материал PP-B в базу данных по материалам для пластиковых трубопроводов
  • В поля длин участков встроен калькулятор. Теперь в некоторых полях можно вводить формулы с простыми арифметическими выражениями, например, 10+5*2
  • Возможность устанавливать подушки на вертикальные и наклонные участки трубопровода в ППУ изоляции
  • Возможность расчета подземных трубопроводов на сейсмические воздействия. Расчет производится на распространение сейсмических волн в грунте согласно:
    • СНиП 2.05.06-85
    • СП 36.13330.2012
    • ГОСТ Р 55989-2014
    • ГОСТ Р 55990-2014
    • СП 284.1325800.2016
    • СП 33.13330.2012
    • ASCE 2001 Guidelines for the Design of Buried Steel Pipe (American Lifelines Alliance)
    • GB 50032 (Китай)
    • GB 50470 (Китай)
СТАРТ-Проф1
СТАРТ-Проф2

Смещения грунта от оползней, сейсмических разрывов и смещений грунта также могут быть смоделированы и проверено их влияние на прочность трубопровода.

Расчет влияние смещения грунта на прочность трубопровода
Смоделированные смещения грунта от оползней, сейсмических разрывов. СТАРТ-Проф
  • Возможность задания различных значений сейсмических смещений опор, входящих в одну фазовую группу. Это используется, например, для задания сейсмических смещений точек крепления трубопровода на различных этажах одного и того же здания
  • Расчет на местную устойчивость стенок трубопровода согласно ASME B31.8 и EN 13941 [при наличии опции СТАРТ-Зарубежные стандарты]

  • СТАРТ-Проф3
  • Расчет на прочность электро-изолирующих муфт. Проверяется осевое напряжение и напряжение от крутящего момента

  • СТАРТ-Проф4 СТАРТ-Проф5
  • Возможность задавать толщину и плотность двух слоев наружной изоляции и одного слоя внутренней изоляции
  •  Возможность задавать толщину и плотность двух слоев наружной изоляции в СТАРТ-ПРОФ
    Задача толщины и плотности слоев трубопровода в СТАРТ-Проф
  • Функции:
    • автоматического сжатия файлов расчета. Теперь файлы больших моделей занимают примерно в 10 раз меньше места на диске
    • функция в настройках, позволяющая включить сохранение файла перед каждым расчетом с уникальным именем (со штампом даты и времени)
    • просмотра общего вида трубопровода на ярлыках файлов в проводнике Windows

    • СТАРТ-Проф6
    • "Копировать всю модель" позволяет вставить объектную интерактивную модель старт в Word, Excel или другую программу

    • СТАРТ-Проф7
  • Функции в редакторе режимов работы:
    • отключение учета коэффициентов надежности по нагрузке. Отключение учета коэффициентов надежности по нагрузки используется для более точного выбора пружинных опор.
    • множитель к весовым нагрузкам. Введение нулевого коэффициента к весовым нагрузкам может быть использовано при снятии нагрузок со штуцеров оборудования для разделения нагрузок на весовые и температурные. Введение коэффициента больше нуля используется для расчета падения блока на дно, стадии погрузки и т.д.
    • множитель к коэффициентам трения. Уменьшение или обнуление коэффициентов трения используется при расчете на ветровые, сейсмические и прочие кратковременные воздействия
  • Возможность автоматически брать все свойства с примыкающих труб, кроме радиуса и длины дуги (для упруго-изогнутых участков и отводов большого радиуса)

  • СТАРТ-Проф8
  • Опция в общих данных и в элементах, позволяющая учитывать или не учитывать коррозию в формуле 5.8 ГОСТ 32388. По умолчанию опция выключена, т.к. если к минимальной толщине стенки прибавлять коррозию, толщины стенок иногда получаются слишком большие и выходят за пределы сортамента выпускаемых изделий

Новые элементы:

  • "Цилиндрическая обечайка". Используется для моделирования сосудов и аппаратов
  • "Штуцер". Позволяет моделировать штуцера сосудов и аппаратов. Учитывает податливости, которые задаются вручную или считаются по WRC 297/BS5500 (при наличии опции "СТАРТ-Штуцер"), температурные смещения, проверяет допускаемые нагрузки, проверяет напряжения по WRC 107/537/297 (при наличии опции "СТАРТ-Штуцер")

  • СТАРТ-Проф9
  • "Штуцер резервуара". Позволяет моделировать штуцера резервуаров для жидкостей. Учитывает податливости по API 650, температурные смещения, смещения и повороты от гидростатического давления жидкости по API 650, просадку, проверяет допускаемые нагрузки по СТО-СА-03-002-2009 и API 650

  • СТАРТ-Проф10
  • "Насос ГОСТ 32601 / ISO 13709 / API 610". Позволяет моделировать насосы, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ 32601 / ISO 13709 / API 610
  • Насос ГОСТ 32601 / ISO 13709 / API 610
    Моделирование насосов, температурные смещения и проверка допускаемых нагрузок
  • "Насос ГОСТ 54806-2011 / ISO 9905". Позволяет моделировать насосы, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ 54806-2011 / ISO 9905
  • "Насос ГОСТ 54805-2011 / ISO 5199". Позволяет моделировать насосы, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ 54805-2011 / ISO 5199
  • "Инлайн Насос ГОСТ 32601/ISO 13709/API 610". Позволяет моделировать инлайн насосы и проверять допускаемые нагрузки согласно стандартам ГОСТ 32601 / ISO 13709 / API 610
  • Инлайн Насос ГОСТ 32601/ISO 13709/API 610
    Рис.2 Инлайн Насос ГОСТ 32601/ISO 13709/API 610
  • "Компрессор ISO 10439 / API 617". Позволяет моделировать компрессоры, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ 32601-2013 / ISO 10439 / API 617
  • Рис.1 Компрессор ISO 10439 / API 617
    Рис.2 Компрессор ISO 10439 / API 617
  • "Турбина ISO 10437 / NEMA SM23" позволяет моделировать турбины, температурные смещения и проверять допускаемые нагрузки согласно стандартам ISO 10437 / NEMA SM23
  • Рис.1 Турбина ISO 10437 / NEMA SM23
    Рис.2 Турбина ISO 10437 / NEMA SM23
  • "Другой насос". Позволяет моделировать насосы, температурные смещения и проверять допускаемые нагрузки, заданные пользователем
  • "Печь ГОСТ Р 53682:2006 / ISO 13705 / API 560". Позволяет моделировать печи, температурные смещения и проверять допускаемые нагрузки или перемещения согласно стандартам ГОСТ Р 53682:2006 / ISO 13705 / API 560
  • Рис.1 Печь ГОСТ Р 53682:2006 / ISO 13705 / API 560
    Рис.2 Печь ГОСТ Р 53682:2006 / ISO 13705 / API 560

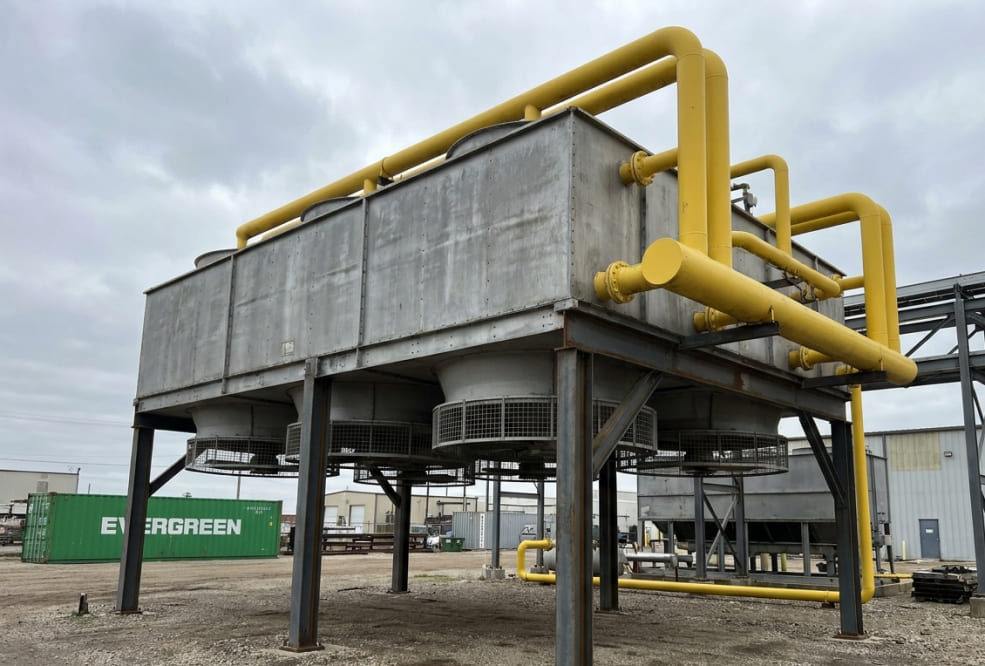

  • "Аппараты с воздушным охлаждением (АВО) ГОСТ ISO 13706-2011 / ISO 13706 / API 661". Позволяют моделировать АВО, температурные смещения и проверять допускаемые нагрузки согласно стандартам ГОСТ ISO 13706-2011 / ISO 13706 / API 661

  • СТАРТ-Проф25

    СТАРТ-Проф26
  • Универсальный компенсатор позволяет задать осевую, угловую, сдвиговую и крутильную податливость и автоматически проверяет допустимые комбинации деформаций
  • Универсальный компенсатор
    Универсальный компенсатор2
  • Крутильный компенсатор обеспечивает взаимный проворот двух труб (работает на кручение)

  • СТАРТ-Проф29

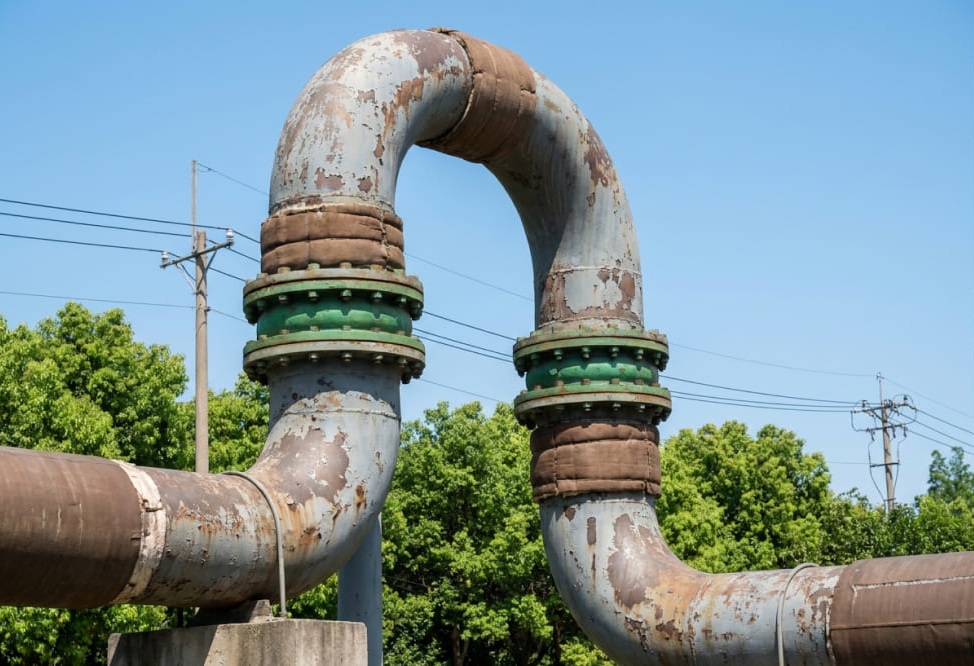

  • Плоский дефект позволяет проверить напряжения в трещинах и других плоских дефектах от действия нагрузок на трубу и сделать заключение о допустимости дальнейшей эксплуатации согласно GB/T 19624-2019 (Китай)
  • Плоский дефект
    Плоский дефект. Программа СТАРТ-Проф

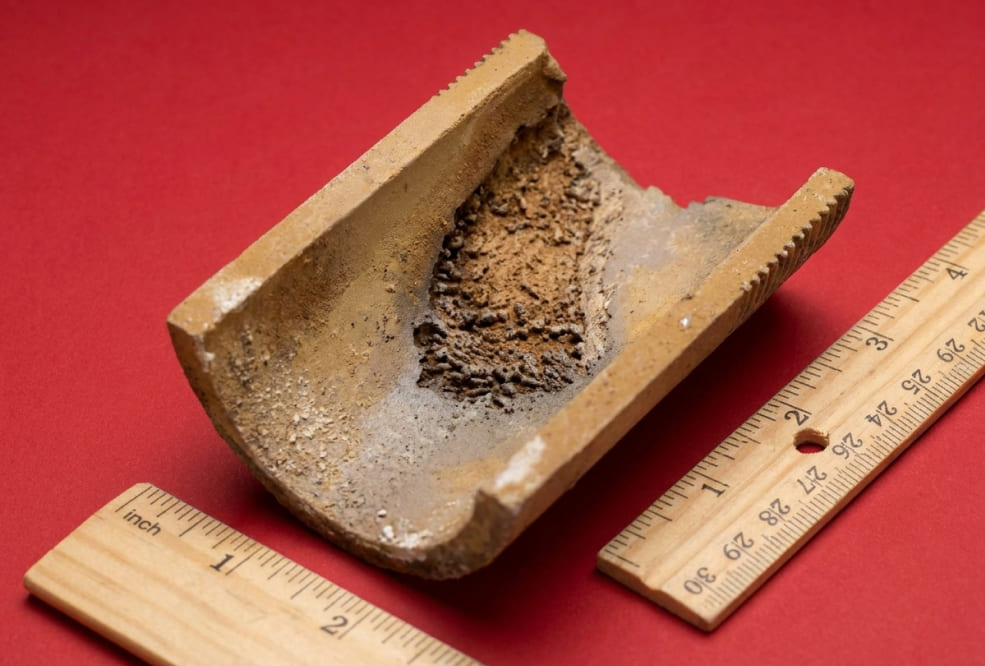

  • Объемный дефект позволяет проверить напряжения в объемных дефектах от действия нагрузок на трубу, отвод или тройник и сделать заключение о допустимости дальнейшей эксплуатации согласно GB/T 19624-2019 (Китай)

СТАРТ-Проф32

Обновлены документы:

  • ASME B31.9-2017 Коммунальные трубопроводы зданий (США) [при наличии опции СТАРТ-Зарубежные стандарты]
  • ASME B31.4-2019 Магистральные трубопроводы для транспортировки жидкостей и пульпы (США) [при наличии опции СТАРТ-Зарубежные стандарты]
  • ASME B31.3: Добавлен расчет минимальной температуры применения металла без проведения тестов на ударную вязкость согласно 323.2.2, рис. 323.2.2A, 323.2.2B
  • ASME B31.3: Добавлен расчет допускаемых напряжений от кратковременных нагрузок с учетом поправки на ползучесть металла согласно 302.3.6 (2)
  • ASME B31.3: Добавлен расчет коэффициента накопления повреждаемости от ползучести согласно V303.1-V303.3
  • EN 13480/EN 13941: Обновлена база данных по материалам. Добавлены все материалы по EN 10216-1-2013, EN 10216-2-2013, EN 10216-3-2013, EN 10216-4-2013, EN 10216-5-2013, EN 10217-1-2019, EN 10217-1-2019, EN 10217-2-2019, EN 10217-3-2019, EN 10217-4-2019, EN 10217-5-2019, EN 10217-6-2019, EN 10217-7-2014, EN 10220-2002 (2007), EN 10253-2-2007
  • база данных по трубам ASME B36.10M-2018



Другие изменения:

  • Ускорено сохранение и чтение из файла результатов расчета для больших моделей
  • Ускорены функции «вырезать» и «копировать» для больших моделей
  • Изменен расчет герметичности фланцев на давление испытаний. Учтены особенности требований ГОСТ 356-80 для давления испытаний
  • Разрешено ставить соединение в узлы с примыкающими жесткими вставками
  • Улучшены функции скрытия/отображения: узлов, номеров узлов, имен узлов, имен элементов в графическом окне результатов
  • Добавлены новые статьи в руководство по применению
  • Появилась новая функция - множитель к коэффициентам трения в редакторе режимов работы. Влияет на продольное трение трубы в грунте
  • Удален режим расчета с нулевым давлением для определения деформаций компенсаторов. При необходимости выполнения такого расчета следует создать еще один режим с нулевым давлением в редакторе режимов работы
  • Исправлен ряд обнаруженных проблем и ошибок
