Предклапан

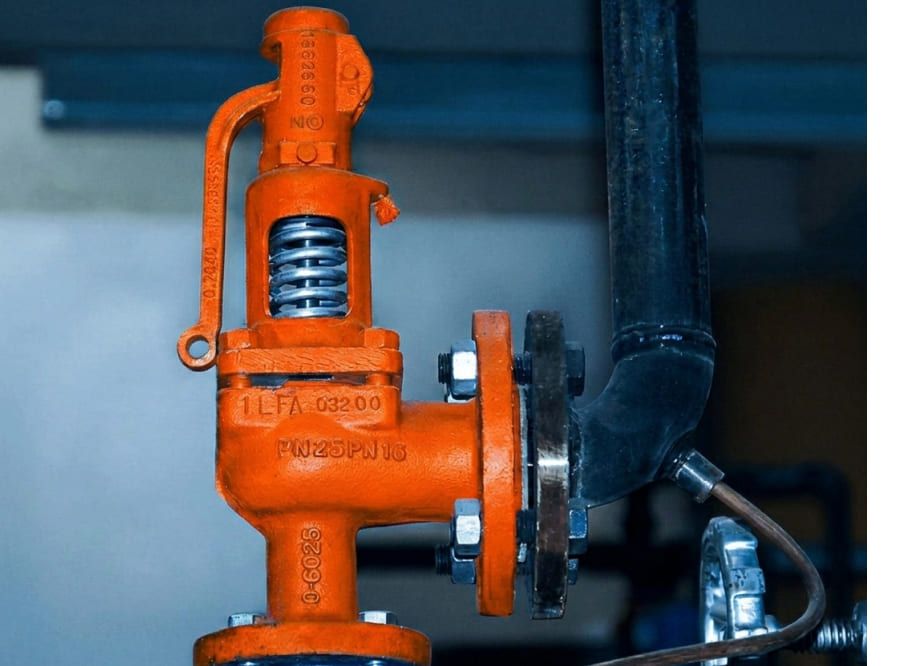

Программа Предклапан разработана для расчета и выбора общепромышленных предохранительных клапанов прямого действия, которые используются для защиты технологических аппаратов, сосудов, трубопроводов и различных емкостей.

Программный продукт применяют в следующих отраслях:

  • газовая
  • нефтяная
  • нефтеперерабатывающая
  • нефтехимическая
  • химическая
  • Расчет сброса газов, жидкостей, двухфазных газожидкостных смесей, а также вскипания и конденсации продуктов во время сброса
  • Расчет возможного критического истечения газов и двухфазных смесей в отводящем трубопроводе
  • Выбор клапанов и блоков предохранительных клапанов
  • Учет гидравлического сопротивления переключающих устройств
  • Расчет как по российским, так и по наиболее важным зарубежным стандартам (ASME, API, EN, JB)
  • В соответствии с ГОСТ 12.2.085-2017 программа:
    • определяет требующиеся характеристики сбрасываемого продукта (плотность, вязкость, коэффициент адиабаты) по указанному составу – для однофазных и газожидкостных продуктов;
    • рассчитывает нужное проходное сечение клапана и его пропускную способность согласно ГОСТ 12.2.085-2017, в том числе на основе метода прямого интегрирования модели равновесного однородного течения (Homogeneous Direct Integration), который дает возможность определить различные случаи сброса двухфазной газожидкостной среды, а также вскипания и конденсации продукта в клапане;
    • выявляет наименее допустимое условное давление клапана;
    • подбирает марку и количество клапанов из базы данных (включая блоки клапанов с переключающими устройствами); к тому же позволяет выбрать из нескольких способов установки клапанов;
    • выбирает пружины, варианты исполнения или массу и число грузов;
    • рассчитывает температуры и газосодержания за клапаном, учитывая дроссельный эффект;
    • вычисляет давления, температуры и газосодержания в седле клапана (при критическом истечении);
    • подбирает диаметры граничащих трубопроводов или проверяет их допустимости, если они были заданы пользователем;
    • осуществляет гидравлический расчёт граничащих трубопроводов и проверяет допустимость гидравлических потерь;
    • в автоматическом режиме создает проектную документацию: экспликацию, спецификацию и детальные протоколы расчётов предохранительных клапанов и трубопроводов.
  • Для распечатки исходной информации и результатов расчёта в программе есть генератор отчетов, с помощью которого можно как вывести отчеты сразу на печать, так и заранее просмотреть их, а также сохранить отчеты в файлы разных форматов для их последующего включения в другие документы. Отчеты оформляются по стандарту СПДС, но пользователям предоставляется возможность дополнительно настроить их формат (к примеру, поменять штамп или добавить эмблему фирмы) с помощью встроенного в программу модуля редактирования шаблонов.

«Предклапан» предоставляет множество возможностей для автоматизации расчёта теплофизических свойств сбрасываемого продукта и его фазовых равновесий.

Для этого в программу встроены следующие модули:

  • библиотека СТАРС, разработанная для расчёта теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей в жидкой и газовой фазах. В базу данных программы включены более 1600 веществ. С помощью данной библиотеки можно в автоматическом режиме выполнять расчёт фазового равновесия и проверку агрегатного состояния продукта;
  • модуль WaterSteamPro уточненного расчёта теплофизических свойств воды и водяного пара по международной методике IAPWS-IF97, с помощью которого можно увеличить точность расчёта водо- и паропроводов (рекомендован РАО ЕЭС для применения в энергетической отрасли).

Предклапан: ПО для выбора предохранительных клапанов

Программа Предклапан, выпущенная на российский рынок ведущим производителем ПО для инженерных расчетов ООО «НТП  Трубопровод», призвана решить одну из самых сложных и ответственных задач, от которой зависит безопасность техногенных объектов повышенной опасности в процессе эксплуатации – расчет предохранительных клапанов.

При этом данная программа расчета предохранительных клапанов сфокусирована на широком круге задач, которые встают перед инженером в процессе подбора клапанов. Среди них можно выделить следующие:

  • определение необходимых свойств сбрасываемого продукта;
  • расчет необходимого проходного сечения клапана и его пропускной способности;
  • определение минимально допустимого условного давления клапана;
  • расчет температуры и газосодержания с учетом дроссельного эффекта;
  • автоматизированное создание всей необходимой проектной документации, к которой относятся экспликация, спецификации, детальные протоколы.



Встроенные модули

  • Предклапан имеет ряд встроенных модулей и библиотек, которые увеличивают скорость, избавляют от рутинных операций и позволяют избежать ошибок, связанных с человеческим фактором:
  • Библиотека СТАРС для расчета теплофизических свойств индивидуальных веществ, нефтяных фракций, их смесей в жидкой и газовой фазах.
  • Библиотека GERG-2008 для расчета теплофизических свойств и фазовых равновесий природного газа различных составов по уравнению состояния GERG-2008.
  • Модуль WaterSteamPro для уточненного расчета теплофизических свойств воды и водяного пара, в основе которого лежит международная методика расчета IAPWS-IF97.

Дополнительно к ПО может быть подключена термодинамическая библиотека Simulis Thermodynamics, разработанная компанией ProSim.

Далеко не все программы для анализа предохранительных клапанов включают в себя базы предохранительных клапанов и блоков от ведущих российских производителей предохранительной арматуры. В базе Предклапан «НТП Трубопровод» находятся изделия следующих предприятий: «Благовещенский арматурный завод», АО «Армагус», ООО «Арматурный завод». При этом «НТП Трубопровод» постоянно актуализирует базу, добавляя в нее новые наименования продукции от заводов-изготовителей, выпущенные на российский рынок.



Дополнительные возможности Предклапан

В программу интегрирован генератор отчетов, который дает возможность распечатывать исходные данные и результаты. Также пользователь может сохранить полученные данные в разных доступных форматах, чтобы впоследствии сделать их частью других документов.

У пользователя есть возможность вывести результат по стандарту СПДМ, отдельно настроить формат, в частности добавить штамп или логотип компании. Эти задачи решаются благодаря модулю редактирования шаблонов.

Интуитивный интерфейс программы позволяет быстро начать ее использовать. А продуманная система контекстных подсказок позволяет инженеру изучить все ее инструменты самостоятельно в процессе работы, не тратя время на длительное обучение.



Требования к системе

Работает на Intel-совместимых ПЭВМ в среде Windows XP/Vista/7/8/10.

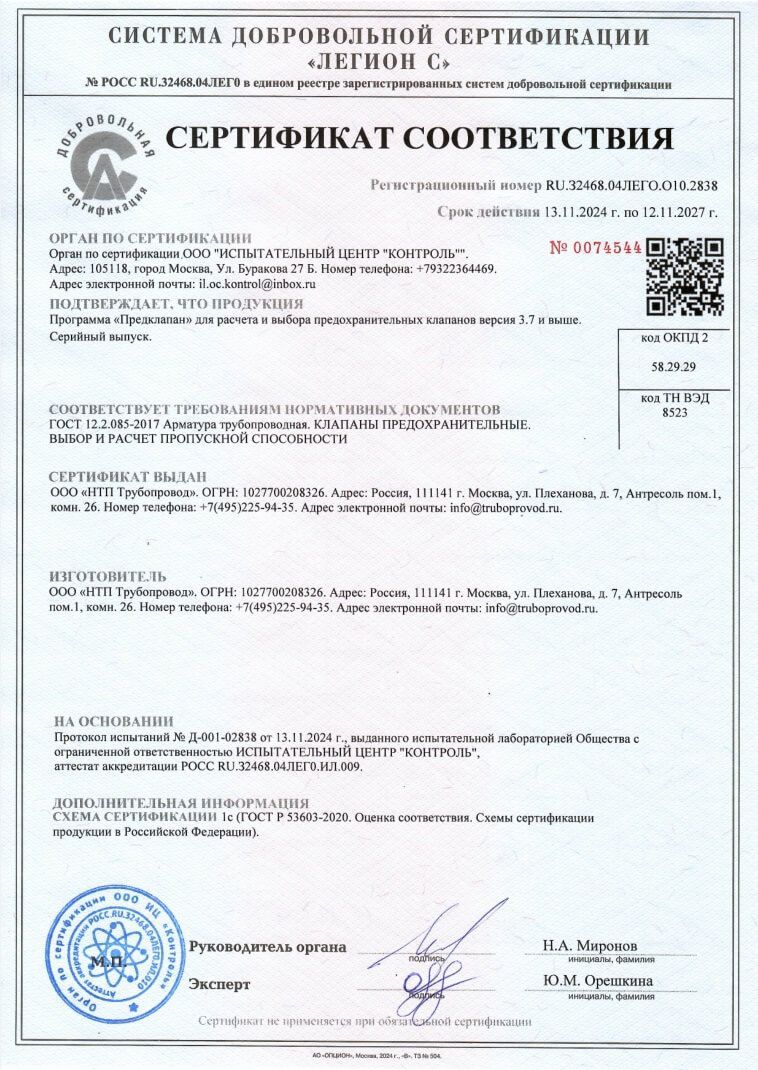

Программа Предклапан работает в соответствии с требованиями ГОСТ 12.2.085-2017.

  • Windows XP/7/8/10+
  • Процессор архитектуры IA-32 или AMD64/EM64T
  • Оперативная память от 1Гб
  • Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти
  • Разрешение дисплея минимум 1024х768, рекомендуется 1280х1024
Расчет и выбор предохранительных клапанов в ПО Предклапан
