Программа для расчета и выбора тепловой изоляции оборудования и трубопроводов

Скачать брошюру Скачать сертификат соответствия
Сертификат RA.RU.11АБ86.Н01121 № 0351021, срок действия с 15.09.2018 г. по 14.09.2021 г.

Определение тепловой изоляции считается одной из наиболее сложных задач проекта. Произвести его вручную для крупных проектов практически невозможно из-за достаточно жестких современных требований по срокам и выполнению работы.  Даже использование альбомов типовых конструкций не позволяет как следует обеспечить необходимую производительность.

С помощью ПО Изоляция, разработанного ООО «НТП Трубопровод», пользователь можетсправиться с этой задачей на 90% быстрее. Она автоматически создает теплоизоляционную конструкцию, рассчитывает и формирует лист общих данных, техномонтажную ведомость, ведомость объемов работ и спецификацию по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013.

Программа предназначена для использования специалистами проектно-конструкторских бюро и отделов при проектировании и реконструкции магистральных и технологических трубопроводов и теплосетей. Она значительно облегчит и ускорит процесс определения теплоизоляции оборудования, теплосетей с трубопроводных систем в следующих отраслях промышленности:

  • нефтяная
  • газовая
  • нефте- и газоперерабатывающая
  • нефте- и газодобывающая
  • энергетическая
  • химическая
  • металлургическая
  • целлюлозно-бумажная
  • гражданское строительство
  • железнодорожный транспорт

Данный программный продукт зарегистрирован за номером 2865 в Реестре отечественного программного обеспечения Приказом Минкомсвязи России от 10.02.2017 №51.

  • Расчет:
    • теплоизоляции — подбор компонентов и их параметров
    • толщины теплоизоляции (в т.ч. двухслойной) для всех наиболее часто встречающихся расчетных случаев (так, можно рассчитывать толщину подземной канальной и бесконтактной прокладки, толщину двухтрубной прокладки)
    • параметров наружных подогревателей вертикальных резервуаров
  • Виртуальное построение и определение теплоизоляционной конструкции — полная автоматизация процесса позволяет ограничить работу специалиста вводом исходных данных
  • ПО применимо для разных типов объектов:
    • трубопроводов наземной прокладки и проложенных в грунте
    • трубопроводов двухтрубной прокладки
    • различных видов оборудования (насосы, резервуары, теплообменники, сложные составные аппараты и т.д.)
  • Учет наличия обогревающих спутников и электрообогрева
  • Выполнение проектных и исследовательских расчетов теплоизоляции
  • Импорт исходной информации из файлов открытого формата и систем трехмерного проектирования
  • Множество способов настройки программы в соответствии с потребностями пользователя и стандартами компании
  • Наличие в базе данных программы практически всех материалов, наиболее используемых в РФ при проектировании теплоизоляции
  • Формирование листа общих данных (ведомость ссылочных и прилагаемых документов)
  • Разработка ведомостей для монтажного и сметного отдела
  • Подготовка спецификации согласно стандартам и нормативной документации, действующей в РФ
  • Оптимальный подбор типоразмеров теплоизоляционного слоя с выведением подробного протокола
  • Автоматическое создание:
    • теплоизоляционной конструкции изолируемых объектов, включая вспомогательные материалы
    • текстовых проектных документов согласно стандартам РФ (ГОСТ 21.405-93, ГОСТ 21.110-95 и ГОСТ 21.101-97) – листа общих данных, техномонтажной ведомости, спецификации, ведомости объемов работ
  • Наличие собственной базы данных изоляционных материалов, в которую входят как основные, так и дополнительные материалы, а также их свойства, основные производители и производимые ими типоразмеры

Вместе с программным продуктом поставляются следующие модули:

  • Библиотека СТАРС дает возможность рассчитывать теплофизические характеристики транспортируемых продуктов для тех критериев, при которых они необходимы;
  • Модуль "Строительная климатология" - основанная на данных СП 131.13330.2018 «СНиП 23-01-99* Строительная климатология» позволяет определить климатические параметры местонахождения объекта;
  • Модуль "Склонятель" - склоняет тексты названий материалов и изолируемых объектов для выходных документов.

Модуль интеграции с Revit позволяет экспортировать информацию об изолируемых объектах из Autodesk Revit в программу «Изоляция» для получения расчетной модели.

Для передачи данных используется открытый формат Изоляции (.csv), что позволяет передавать любые технологические данные, которые необходимы в расчетах.

Навигация по трубопроводным системам в модели REVIT осуществляется с помощью диалогового окна «Диспетчер инженерных систем».


Изоляция 1

Изоляция 2

Преимущества модуля интеграции «Revit-Изоляция»:

  • простота использования
  • сокращение времени на подготовку исходных инженерных данных
  • отсутствие повторного ручного ввода данных расчетной модели
  • автоматизация работы инженера-расчетчика
  • гибкая настройка модуля в зависимости от используемых в организации семейств

Для экспорта модели в открытый формат нужно иметь на рабочем месте Autodesk Revit версии 2019 и выше.


Смотрите наш бесплатный вебинар «Расчет и выбор тепловой изоляции оборудования и трубопроводов. Особенности работы в программе Изоляция и интеграция с Autodesk Revit».

Разработана ООО «НТП Трубопровод». Основанное в 1992 году, сегодня оно является одной из ведущих российских компаний по информационным технологиям в области проектирования нефтеперерабатывающих, нефтехимических и химических производств, других сферах. Большинство ее продуктов не имеет аналогов на отечественном рынке, ими пользуются крупнейшие промышленные предприятия страны.

ПО дает более чем 90% ускорение в сравнении с работой вручную. Столь явное ускорение способно повлиять на эффективность работы инженера, сократить сроки проекта в целом, ускорив работу по смежным разделам.

Кроме интеграции с Revit данный программный продукт позволяет импортировать данные из проектов программы Гидросистема, а также из системы СУБД-проект. Также возможен импорт данных из файлов открытого формата и из системы PDMS. После вычисления По позвоялет распечатать различные виды выходных документов:

  • лист общих данных;
  • техномонтажная ведомость для строительного подразделения;
  • ведомость объемов работ для сметного отдела;
  • спецификация в отдел материального обеспечения по ГОСТ 21.405-93, ГОСТ 21.110-2013 и ГОСТ Р 21.1101-2013;
  • задание на расчет систем электрообогрева.

Выходная информация предоставляется в открытом формате. Ее можно подключить к уже имеющейся на предприятии системе документооборота. Документы с ней, а точнее, их вид, соответствует СПДС, их можно настроить по своему усмотрению.

Собственная база данных данного ПО довольно гибкая. Она позволяет просматривать данные по материалам и исправлять их с помощью редактора. Она может пополняться, так как разработчик открыт к сотрудничеству со всеми производителями материалов.



Сфера использования

ПО используют предприятия, занимающиеся созданием, реконструкцией магистральных технологических теплосетей, оборудованием в нефтеперерабатывающей, химической, нефтехимической, газовой, нефтяной, теплоэнергетической, прочих областях.



Особенности ПО
  • Исходные параметры: тип, размер и расположение объектов, которые необходимо изолировать, температура объекта и температура окружающей его среды.
  • Размеры, геометрия теплоизоляции рассчитывается с учетом:
    • назначения объекта, который нужно изолировать;
    • температуры объекта, характеристик среды, в которой он находится;
    • особенностей материала, из которого сделана теплоизоляция, уплотнение.
  • Может работать с различными типами трубопроводов: проложенными наземным способом, подземным способом – в канале, без канала. Вычисление может включать различные участки, в том числе прямые отрезки, отводы, переходы, заглушки, арматуру, фланцевые соединения.

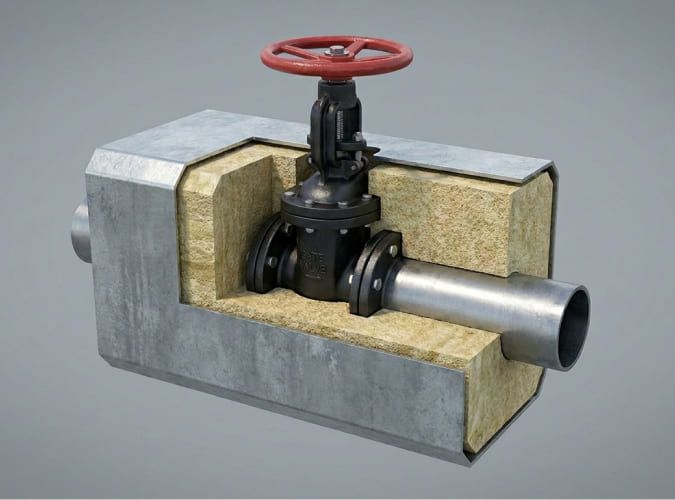

  • Имеет все необходимые инструменты и функционал, чтобы рассчитывать сложные аппараты, в состав которых входят штуцеры, обечайки, люки, днища, фланцевые соединения. В нем можно учитывать объекты электрообогрева.



Формат расчетов

Они оформляются в виде документации, которая соответствует СПДС. При этом инженеры, работающие c программным данным продуктом, могут настраивать вид исходящих документов в зависимости от внутренних требований своей компании, а также требований, предъявляемых к документации со стороны заказчика.

Данный программный продукт рассчитывает нужные данные в соответствии со следующими нормативными документами:

  • СНиП 41-03-2003;
  • СП 61.13330.2012 (актуализированная редакция СНиП 41-03-2003);
  • СНиП 2.04.14-88;
  • НР 34-70-118-87 (Для атомных и тепловых станций);
  • РД ЭО 0586-2004 (Для атомных станций).
  • Windows XP/7/8/10+
  • Процессор архитектуры x86-64
  • Оперативная память от 1Гб
  • Видеокарта c поддержкой OpenGL 2.0 и выше с 1Гб и более памяти
  • Разрешение дисплея минимум 1024х768, рекомендуется 1280х1024
